作者:    来源: 中关村在线     编辑: 吕涛
48小时酷刑拷打 网吧专用770挑战极限
http://it.dbw.cn   2009-08-25 09:26:29


  我们在前段时间刚刚曝光了一片专门针对网吧设计的主板,而现在又有一块专门为网吧所设计的主板出现在我们的视野中,这就是致铭推出的ZM-A770-GN@网吧特供版。从型号名称中我们就能够了解这款主板采用了AMD的770主板芯片组设计,而网吧特供版则意味着这款主板是致铭方面特意为网吧所设计的。

  新的致铭网吧主板又有着什么样的特殊设计呢?在硬件方面,我们能够看到主板上大规模采用了固态电容的配置,这对于网吧用途的主板来说确实是必要的;而另一方面,这款主板还有一个很有意思的小设计,那就是在背部挡板上设计了一个小风扇,作用和机箱风扇有些类似,不过位置的设计更有利于MOSFET的散热。

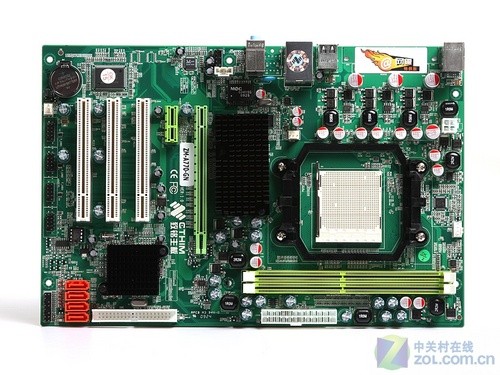

  致铭ZM-A770-GN@网吧特供版



  独特的挡板风扇设计

  从实际的设计中我们可以看到和机箱风扇相比,挡板上的小风扇更贴近MOSFET。我们可以把这个风扇看做是机箱风扇的补充,挡板风扇可以有效地将MOSFET部分发出的热量散发出机箱,我们可以认为挡板风扇在拓宽机箱内风道,散热效果自然会更好一些,当然效果如何还是要看实际的测试状态。

  ●硬件规格解析

  以网吧特供为名的主板首先需要的是耐用性,而耐用性又很大程度上和主板产品的做工以及用料直接挂钩,所以在测试之前我们有必要首先了解这款网吧特供主板的做工以及用料情况。

  看主板的做工和用料,首先要看的就是供电系统:包括CPU供电和内存供电以及芯片组的供电。就CPU供电来看,我们需要了解这款主板的供电相数以及每相所提供的MOSFET设计,一般来说MOSFET的数量对于主板的使用寿命也是有一定影响的。

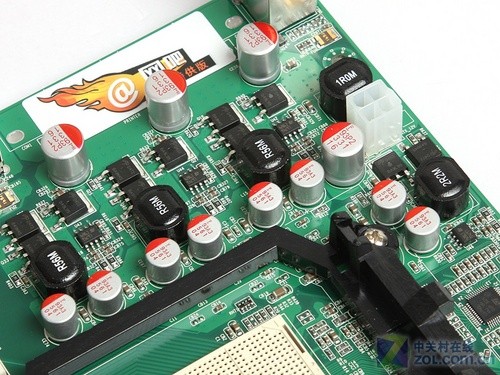

  CPU供电设计

  ZM-A770-GN@网吧特供版的CPU供电部分采用了3+1相的设计方案,应对主流级的AMD处理器没有问题,而MOSFET方面则采用了上行1颗+下行两颗的MOSFET配置,相比上下行各一颗的搭配来说耐用性更强。

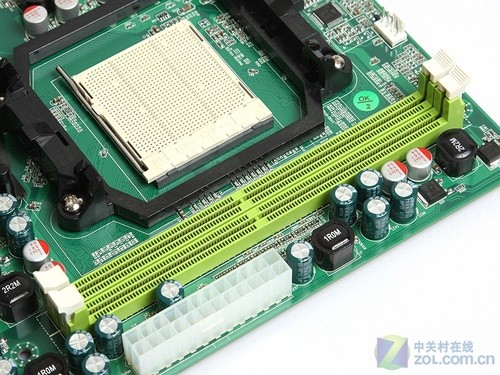

  内存插槽及供电设计

  这款主板的内存插槽提供了两根,采用的是DDR2接口标准,支持DDR2-800的内存规格,支持最高8GB的扩展,而供电方面也采用了独立式单相供电的设计,保证了内存工作的稳定性。



  磁盘I/O接口及PCI扩展接口

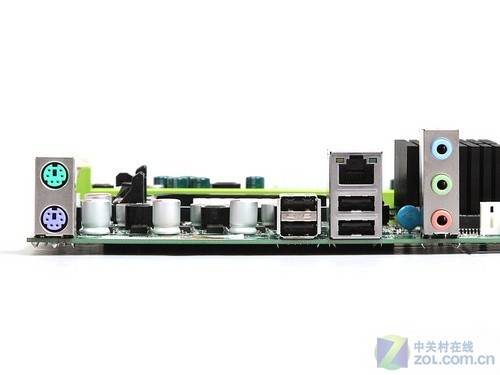

  背部I/O接口特写

  这款主板在接口方面的设计称得上中规中矩,一个PCI-E 16x的显卡接口用于接驳适用于网吧的独立显卡。其背部接口配置也较为简单,四个USB接口足够满足网吧用户的需求,而相应的挡板风扇位置上也空出了进出的风口位置。

  由于我们这次测试的主板和以往所测试的主板产品有特点有些不同,所以我们所采用的测试方法也和以往并不一样,过去的测试我们可能更多地关注主板及平台的性能,而在这次的测试中我们将更多地侧重于主板独特设计所带来的散热方面的提升。

  为此我们特意将这款主板所构架的平台装进了机箱中,并用了两天的时间不停拷机来模拟网吧的使用环境。

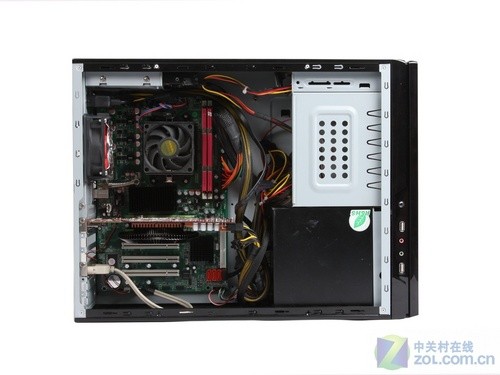

  已经装箱的致铭ZM-A770-GN@网吧特供版

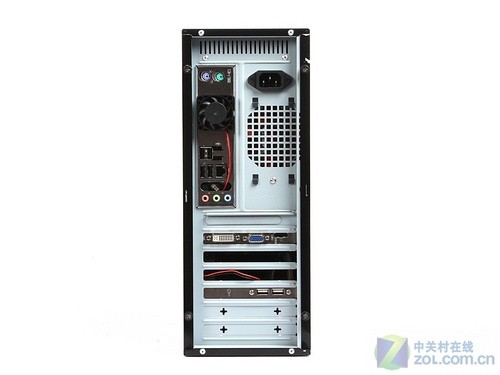

  背部挡板特写

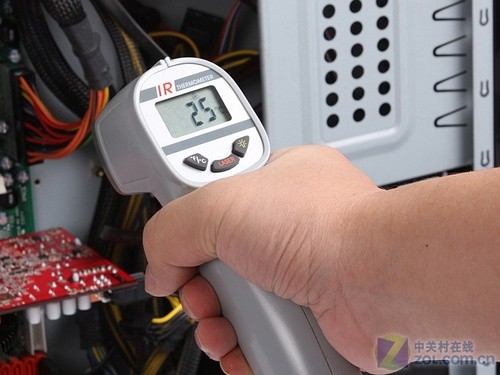

  温度测试工具

  测试很大程度上会凭依我们手中的这个镭射测温枪来进行,从精度上来说我们手上的测温装置可能比热成像仪略微逊色,但好处是我们的测温枪是直接显示确切数字,对于网友来说会更加直观一些。


  我们在测试中将采用24小时为一组的方式,第一天用24小时时间测试不启用挡板风扇的状态下机箱内部平台温度,而第二天则同样用24小时的时间来测试启用了挡板风扇之后机箱内部平台的温度。

  测试工具方面我们选择了Futuremark出品的3Dmark 2006——3DMark 2006的测试和网吧环境中大型3D游戏测试的环境非常类似,而测试方法也并不复杂,选择3DMark 2006的循环测试即可。

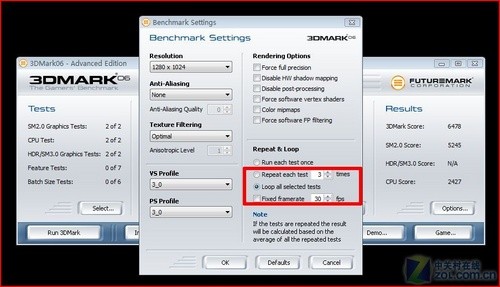

  在3DMark 2006中选择无限重复所有测试项目

  ○未启用挡板风扇测试

  首先我们在未启用挡板风扇的状态下对已经装箱的平台进行24小时拷机测试,从8月21日上午10点开始启动测试,直到8月22日的上午10点进行实际温度采样,24小时之后各个部位的温度情况如下:

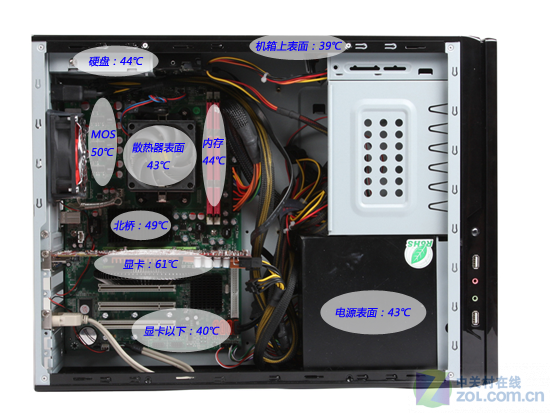

  未启用挡板风扇状态下的各部件温度示意图

  从上面的图中我们可以一目了然地了解到在未启用挡板风扇的状态下整个机箱内部的温度情况,而在平台休息一小时之后我们继续开始严格的测试——8月22日上午11时我们继续开始3Dmark 2006的拷机测试,于8月23日上午11时进行温度采样,而在启用了挡板风扇之后内部风道风量有显著加强,具体的温度情况如下:


  挡板风扇工作状态下的各组件温度示意

  正如我们所见,在启用了挡板风扇之后机箱内部的热量以更快的速度被抽出,机箱风道的构成相较之前有了不少改善,而改善最明显的是CPU供电部分MOSFET的温度——挡板风扇距离MOSFET的距离非常近。纵观全局,由于机箱风道的改善而进一步改善了机箱内部的温度环境,除了显卡之外机箱内部所有接触到风道的部件都有不同程度上的温度改善,而总共耗时48小时的30摄氏度常温测试也成为了挡板风扇这一设计成效的最佳证明。


  在常温环境下测试之后随之而来的就是高温环境下的测试,我们不排除有些网吧在夏天也没有空调的情况,而更重要的是高温环境下的测试对于检测一款主板的耐用程度还是很有帮助的。致铭在挡板上的这个独特设计被证明在常温环境下是有效的,而且效果不错,整体温度都有不少改善,但是否也能在高温环境下同样发挥出显著的效果。

  测试的环境温度从之前的30℃提升为55℃,而测试时间为一夜,我们将同样采用启用挡板风扇和不启用挡板风扇的方式对平台进行测试,在平台进行固定时间的测试后进行温度采样,具体的成绩将用条形图的方式展现。


  从实际的测试来看,在高温环境下的挡板风扇对于平台的散热改善还是显著的,相对于MOSFET和北桥之间的被动热管传导来说,主动式散热所带来的效能是更加显而易见的。

  其实在此前的测试中我们已经对AMD770芯片组的性能了解透彻了,AMD7系列芯片组的特点就是不管定位如何,其芯片组的效能几乎是相同的,而不同之处更多地会在显示系统的构架中体现出来,这也意味着即使我们购买的是一款定位较低的770主板也能够获得较高的基准效能,当然770也设计有一根完整的16x PCI-E接口,在单显卡模式下能够获得最佳性能,而网吧方面的用户几乎也不可能用到双卡系统,所以770这样一款价廉物美的芯片组产品就自然成为了网吧业主最佳的选择。

  而从特点方面来看,专为网吧所设计的致铭ZM-A770-GN@网吧特供版主板具备了耐用性高的特点,这一优势不仅仅是对网吧用户有效,其对一般用户来说同样是非常重要的,而致铭方面又单独为网吧环境做出了挡板风扇的小设计也让这款主板增强了对网吧严酷环境的适应能力——有些看起来并不起眼的小设计往往能改变很多东西。



  致铭ZM-A770-GN@网吧特供版外包装



  小小的风扇设计却带来了不小的实效

  这款主板对于网吧业主来说自然是不错的选择,而对于普通用户来说其实这款主板也是值得选购的,毕竟能够适应网吧环境的主板在品质上是能够得到保证的,长达48小时的常温环境拷机和长达24小时的高温环境拷机就是其品质的最佳保证了,而这款产品目前的报价也仅为399元,的确很值得考虑。

  致铭 ZM-A770-GN
        [参考价格]   399元
