笔记本改造实录 IDE硬盘改装SATA大容量硬盘
http://it.dbw.cn   2009-07-07 12:44:24


  目前,不论是台式机还是笔记本,硬盘的主流规格已经被SATA所取代,大容量的新款硬盘都采用SATA,IDE似乎已经被打入冷宫了。一些旧的台式要没有SATA插槽,如果想要使用大容量的SATA硬盘,还可以使用SATA转IDE的转接口来克服,但对于旧款笔记本使用者来说,因为是IDE介面,而且机壳空间极小,所以无法使用一般的转接卡来转接SATA大容量硬盘。

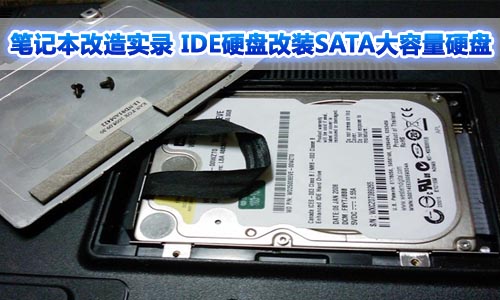

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

  旧款笔记本电脑使用的硬盘是2.5寸的IDE盘盒,目前市面上这个界面的硬碟最大容量是320GB,而2.5寸的SATA硬碟则已经推出500GB的大容量了,将来可能还会有更大的容量推出。

  最近刚好手痒,忍不住买了一些小零件来改造我的笔记本电脑,让我原本使用IDE硬盘的笔记本可以使用SATA硬碟。由于笔记本的机壳空间实在太小,逼不得已只好使用了一些暴力改造法,不过终于成功让我的笔记本吃进了一颗500GB的SATA硬盘喽!

  事先声明:暴力改造法具有不可恢复性,因此沒有信心的朋友请勿尝试,本人只是单纯分享自己的改造经验而已!

  改造內容:让原本只能吃IDE硬盘的笔记本电脑改吃SATA硬盘

  改造笔记本:

  华硕笔记本电脑(型号:A7G)

  笔记本规格:

  CPU:原厂Dothon 2.0G,目前已自行升级为Dothon 2.26G

  RAM:原为1GB (512 x 2),目前已自行升级为3G (2G + 1G)

  (原厂说最多只能扩充至2G,但安裝了VISTA SP1之后竟显示已安裝3G内存)

  屏幕:17英寸镜面宽屏

  硬盘:原为2.5英寸IDE硬碟100GB

  使用的操作系统:原装Windows XP,已自行升级为Windows Vista Ultimate

  事前准备:

  1.500G硬碟:Seagate型号ST9500325AS/P (5400转/8M/2.5吋/SATAII)

  2.Uptech UTN621 SATA转44-pin IDE介面转换器

  规格:使用晶片JMicron JM20330、适用2.5” SATA硬盘、传输速度最高可达到150MB/秒、HOST端支援Serial ATA介面,并转换为44-pin IDE介面、PCB尺寸:69mm x 14mm x 17.5mm。

  3. 2.5英寸的硬盘延长线,44PIN的接口对44PIN的插口。

  (经过改装后的测试使用,此延长排线应该只能支持到ATA66,因此在BIOS的设定中必須手动设定硬盘为UDMA4才能较稳定,使用UDMA5或UDMA6的话,会有不稳定的情况。不过即使是使用UDMA4,目前使用速度上还可以接受,也很稳定没有任何问题。此排线目前在网路上似乎是独家出售,找不到第二家,可惜他们只有这一款ATA66的)

  4.铝箔紙 (烤肉常拿来包食材的即可)

  5.绝缘线 (我直接拿买硬盘的包装来使用)

  6.防水胶布

  7.圆形配线管RD-30W (水电行可以买得到)

  8.小線鋸、螺丝刀、可剪塑胶的剪刀、打火机




  第一频:准备好以上的材料及工具,就可以开始动工了!

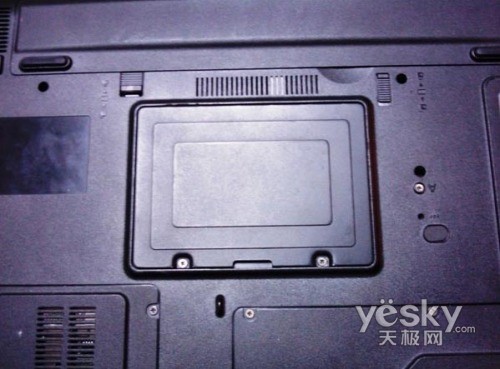

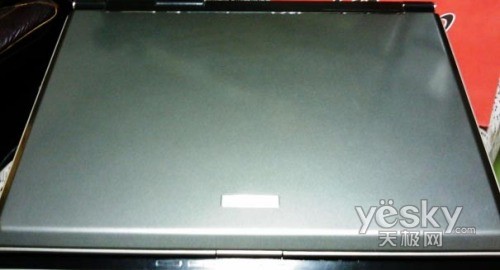

  首先,准备好笔民本电脑华硕 A7G,随我宰割啦!

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

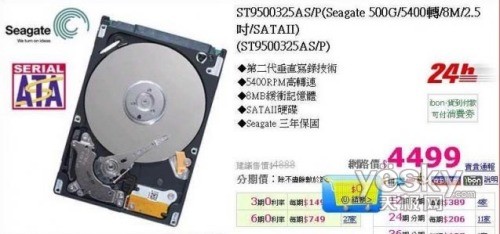

  SATA 500GB硬盘,网上购买隔天就到,蛮快的。

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

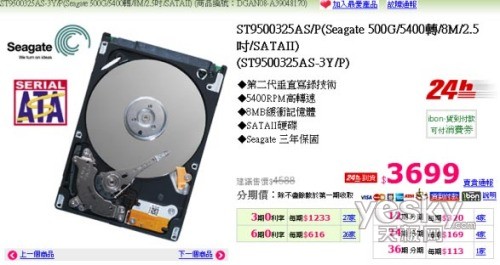

  想不到相隔十几天已经降价了。

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

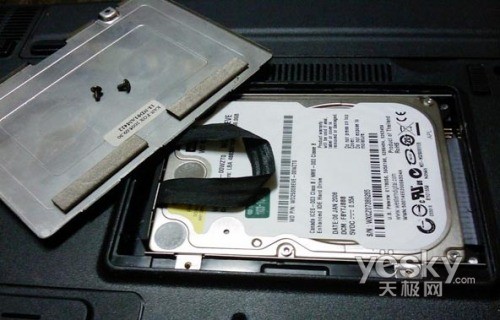

  打开硬盘的外盖

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

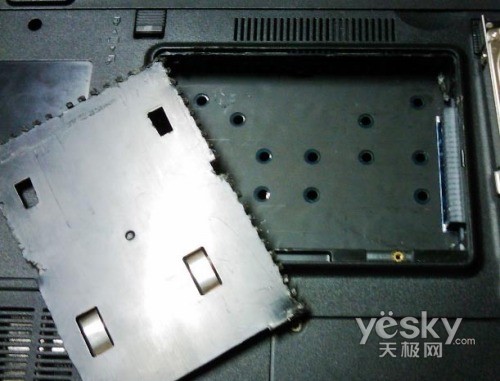

  将原来的IED硬盘取出,就可以看到硬盘槽,因为硬盘槽高度不够,因此忍痛把硬盘槽的底部又剪又割的裁下来,裁下硬盘槽的底部,可以看到主机板就在裡面,要小心不要割到主机板。

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

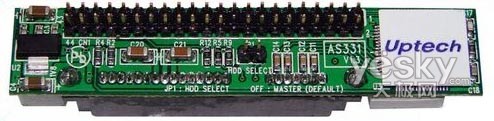

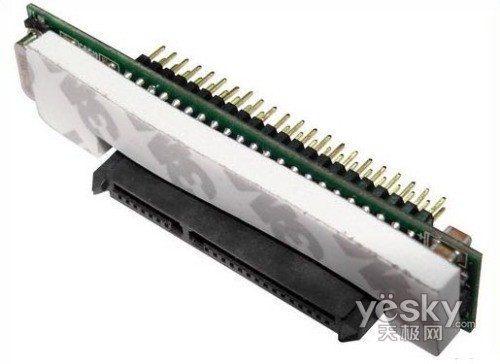

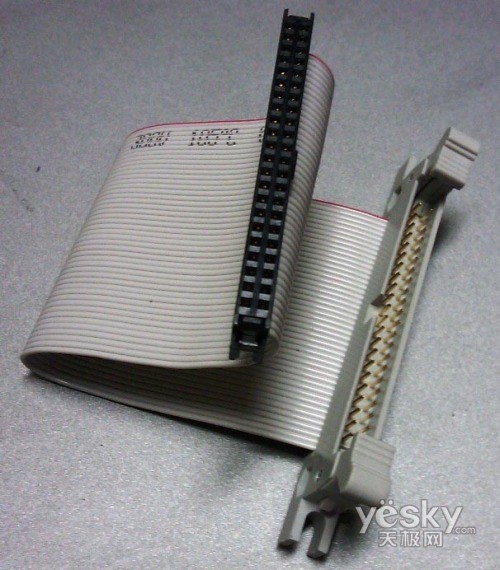

  第二步:取出SATA转IDE 44-Pin的转接器、硬碟延长线。

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

  由于SATA转44-pin IDE介面转换器将IDE公头做得比较高,在高度无法配合主机IDE母头的情况下,必须使用44-pin IDE硬碟延长排线来接。

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

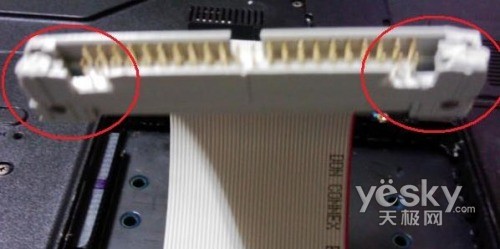

  将硬盘延长线的牛角切除,并根据主机的IDE母头形状修剪硬碟延长线的公头。

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

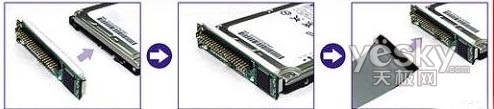

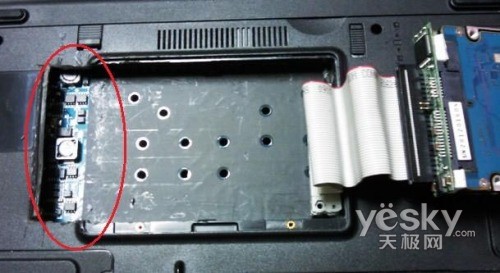

  然后将转接器、硬碟延长线、SATA硬碟依照下图的方式装上笔电的母头。

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

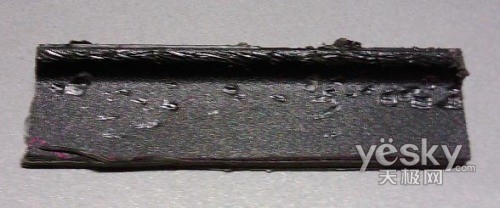

  第三步:由于加装了这些小零件,造成硬碟的长度超过硬碟槽约两公分,必须将硬碟槽再裁掉大约2cm x 7cm,如下图:裁掉的塑胶片。

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

  裁掉后可以看到主机板

笔记本改造实录 IDE硬盘改装SATA大容量硬盘




  第四步:将事先准备好的绝缘膜铺在裸露的主机板零件上,并贴上水电胶布固定。

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

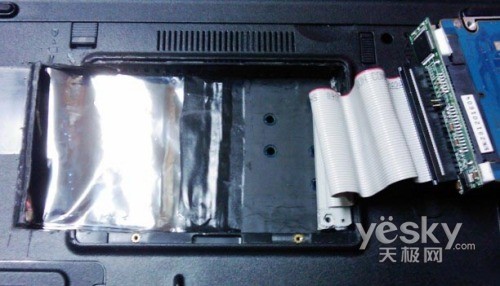

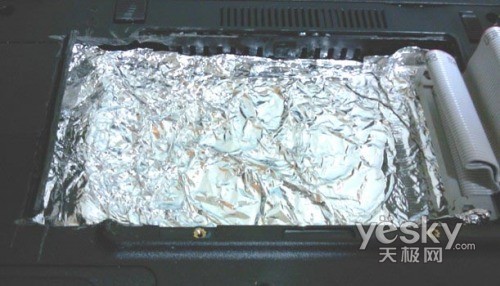

  将铝箔纸摺起来,铝箔纸很薄,大约两三层即可,然后铺在硬盘槽内,我的想法是要借助铝箔纸增加散热效率,避免影响主机板的零件,不知道是否有用??反正试了才知道。

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

  将SATA硬盘及排线塞进硬盘槽内,可能要想办法尽量塞!

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

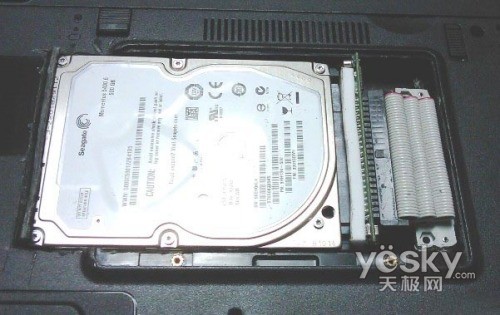

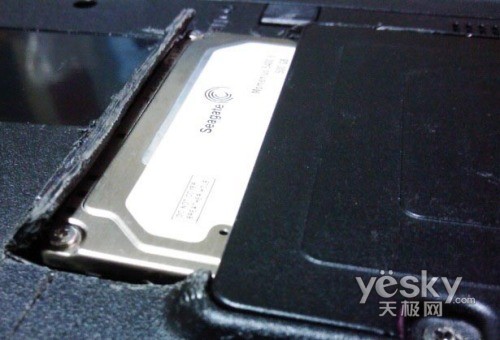

  最后,把硬碟槽的盖子锁上,就变成以下的模样了。

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

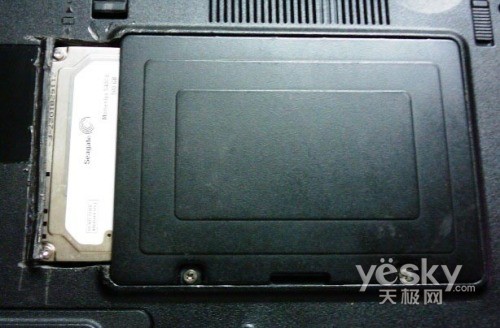

  看了以上两张图,您可能会觉得硬碟裸露不太放心,因此我又多了一个可有可无的步骤。

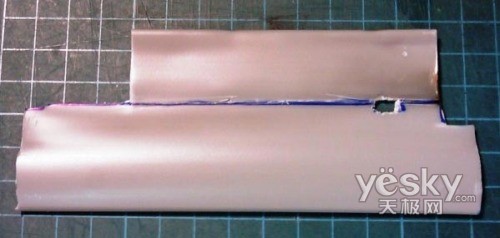

  第五步:将配线管裁出硬盘槽缺口的形状,并预留一部分长度,这一部分可以在盖上硬盘盖的时候藉以固定盖子。用打火机将塑胶盖烤一烤,待软化后稍微压平,让这个塑胶盖能尽量与缺口相吻合,硬盘槽的另一端刚好有一点向上翻,可以卡住塑胶盖的一端,另一端则直接在锁硬盘盖的时候扣在里面。

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

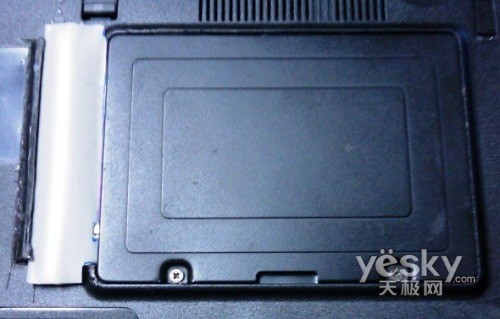

完成图

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

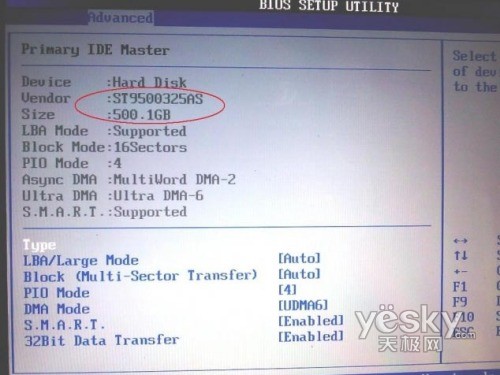

  完工后,将笔记本开机,进入BIOS设定中,可以看到硬盘资讯,哈哈,确实有500GB!

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

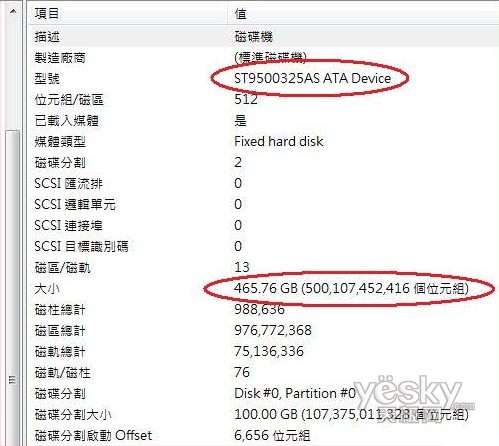

  装好操作系统后,看一下系统中硬盘的部分,500GB的硬盘,实际可用的容量只有465.76GB。

  这样子改造后的笔记本可能外观比较丑,但能使用SATA的大容量硬盘了,自己也蛮High的,哈哈。

笔记本改造实录 IDE硬盘改装SATA大容量硬盘

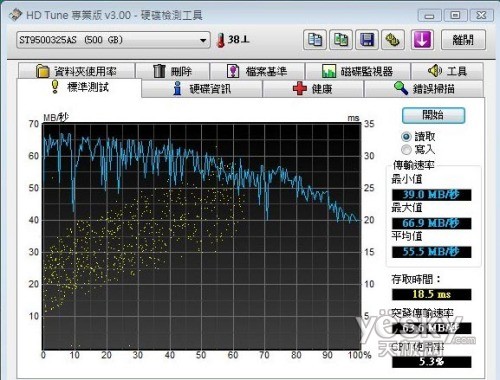

  使用HD Tune V3.0测试硬盘,得到以下结果。
